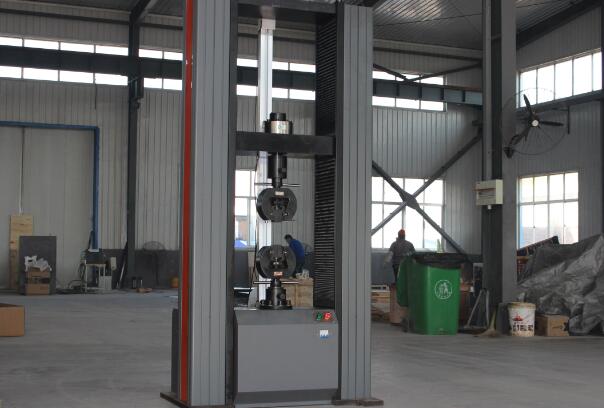

電子萬能試驗機一般都配置微機，其應用范圍很廣，適用于各種金屬材料和非金屬材料，這里我們主要介紹一下對鋼材方面的部分應用。
電子萬能試驗機的鋼板拉伸試驗
試驗方案：鋼板拉伸試驗方案
材料名稱：鋼板
計算標準：GB/T 228-2010
試樣形狀：板材
試驗速度：3 mm/min
濕度：88 %
溫度：14 ℃
夾具：楔形拉伸（銼刀塊）
引伸計標距（Le）：50 mm
原始標距：80 mm
求取參數：最大力、抗拉強度、屈服強度、斷后伸長率
萬能材料試驗機在彈簧鋼中的應用
材料名稱：彈簧鋼
執行標準：GB/T228-2002
試樣參數：直徑11mm 標距/跨距50mm
試驗速度：5mm/min
試驗方法：拉伸
引 伸 計：YYU-5050
夾 具：30T手扳式拉伸夾具
制樣要求：
試驗方案：①配30T楔形拉伸夾具，Ф8-16夾塊；
②將試驗機準備好并裝上夾具及夾塊；
③測量試樣尺寸并安裝于夾具中；
④安裝引伸計并清零；
⑤設置5mm/min的速度運行，直到試樣斷裂。

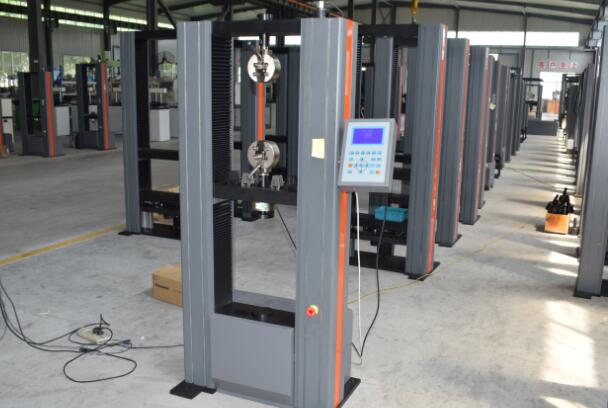

微機控制萬能試驗機在不銹鋼方面的檢測
材料名稱：不銹鋼絲
執行標準：GB/T228-2002
試樣參數：
試驗速度: 20/5mm/min
試驗方法：拉伸
引 伸 計：
夾 具：1T楔形拉伸夾具 銼刀夾塊（細牙）
試驗設備：電子萬能試驗機(100N~30kN)
制樣要求：
試驗方案：①根據1要求選用（1T傳感器），1T楔形拉伸夾具，銼刀夾塊；
②聯通試驗機及電腦，裝夾具，測量試樣尺寸；
③清零，調整距離運行，并拍錄像，及相片；
④根據樣品的材質，選用適宜的試驗速度（見報告）運行，直到結束試驗；
⑤出具試驗報告
不銹鋼絲拉伸報告內容：①試樣規格尺寸 ②試樣斷裂情況 ③試驗速度 ④最大力 ⑤抗拉強度
